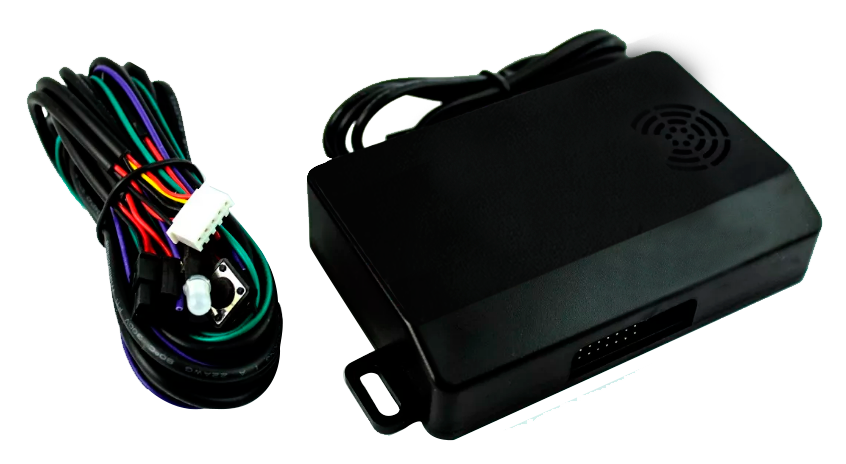

Chevrolet Aveo 1.6 Ltrs. transmisión manual de instalación de Modulo Limitador de Velocidad
PASO 1: Desmontar la moldura de piso del lado del conductor.
Tiene una grapa en la parte frontal junto al pedal del clutch, la grapa es de tipo rosca y tiene grapas en el centro que salen hacia arriba.
PASO 2: Identificar el cable de color café. Este cable lleva la señal de encendido de la bomba de gasolina y se puede comprobar midiendo voltaje al abrir el switch y durante 3 seg. debe haber voltaje de batería y después caer a cero.
PASO 3: Cotar el cable y quitar el recubrimiento de ambos lados para realizar una conexión con él.
PASO 4: Quitar 3 tornillos de la tapa de abajo del volante para quitar la tapa.
PASO 5: Girar el volante a la izquierda media vuelta para quitar el tornillo de la moldura izquierdo que se muestra en la imagen.
PASO 6: Girar a la derecha el volante para quitar el tornillo de la moldura del lado derecho.
PASO 7: Presionar hacia adentro la moldura inferior donde se muestra para poder desanclar la moldura.
PASO 8: Quitar los 3 tornillos de la moldura del frente del panel de instrumentos y después se jala de la parte de abajo hacia atrás para sacar las grapas que lo sujetan de la parte inferior.
PASO 9: Desmontar la tapa superior del panel de instrumentos. Esta engrapada y es necesario primero sacarla de el lado izquierdo y después del derecho.
PASO 10: Después solo jalarla hacia arriba.
PASO 11: Quitar los 4 tornillos de el panel de instrumentos, 2 están de lado derecho como se muestra.
Los otros 2 están del lado derecho.
Dejar el tablero hacia arriba como se muestra en la figura para poder tener acceso a los conectores.
PASO 12: Quitar la tapa inferior del volante solo tiene grapas tipo clip que se botan jalando hacia atrás.
PASO 13: Ubicar el arnés que está junto a la columna de dirección y botar la grapa.
PASO 14: Abrir el arnés y ubicar el cable color rosa el cual lleva corriente de switch y conectarlo al cable color gris del modulo.
PASO 15: El modulo tiene un cable trensado en color negro, ese cable hará un puente en los cables de color café de control de la bomba de gasolina.
PASO 16: Instalar en el arnés del lado derecho los cables de color y el cable color azul fuerte del modulo.
PASO 17: Conectar el cable del modulo de color regularmente negro o amarillo a una tierra física del auto.
PASO 18: Instalar el modulo en el costado derecho de la columna de dirección.
PASO 19: Volver a sellar el arnés de la columna de dirección.
PASO 20: Volver a instalar la tapa debajo del tablero.
PASO 21: Volver a instalar las tapas del volante.
PASO 22: Volver a instalar el tablero y sus tapas.
PASO 23: Volver a instalar la moldura del piso del conductor.
